Kleine Spielereien mit dem Wind

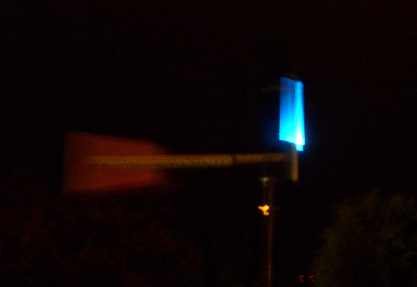

Bei Nacht leuchtet es.

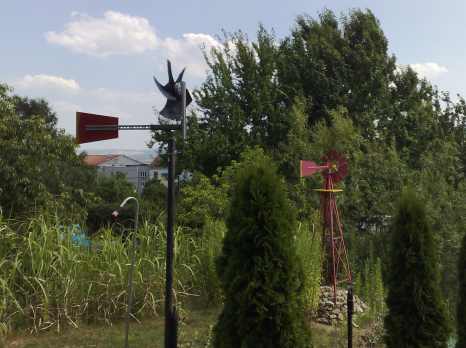

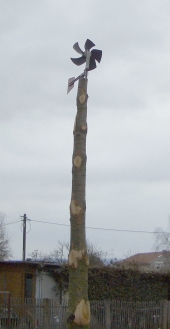

Windrad ist Umgezogen

Jetzt hat der Kirschbaum eine neue Aufgabe.

Das Windrad ist ein Lüfter aus einem Klimagerät,

dessen Motorinneres entfernt wurde und durch einen Schrittmotor der als Generator dient ersetzt. Bei niedriger Drehzahl leuchtet es Grün und bei höheren Umdrehungen wird es Blau. Die Leistung reicht für fünf Superhelle LED's.




Februar 2011

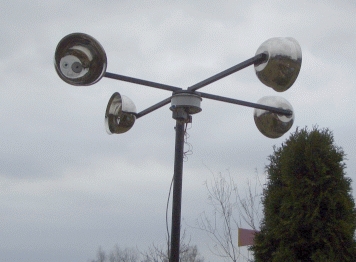

Ein neues Projekt.

Als Generator dient ein umgebauter Rollstuhlmotor. Leider ist der Erfolg mässig. Schüsseln zu klein, Generator zu stark oder kein Wind.

Eine Kfz-Lampe mit 12Volt 21Watt hat schon geleuchtet.

Da werde ich wohl noch ein wenig dran arbeiten.

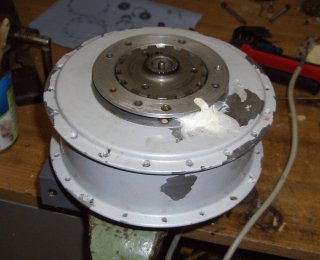

Der Rollstuhlmotor

Einige Stellen müssen abgedichtet werden damit kein Wasser eindringt.

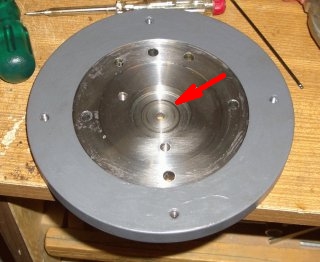

Fehler gefunden!

Die Aufnahmescheibe hat in der Mitte am Motor geschliffen

April 2011

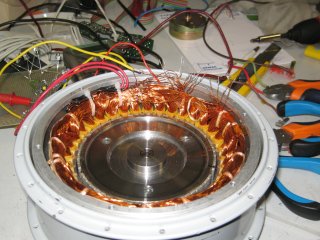

Auch der Motor braucht ein Tuning. Wicklungen geändert damit die Spannung höher kommt und 3 getrennte Phasen.

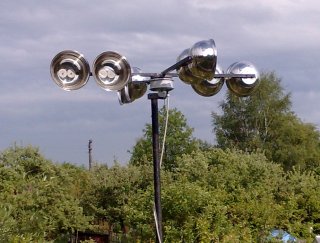

Neuer Standort, da der alte ziemlich Windgeschütz war. Außerdem sind noch 4 zusätzliche Schüsseln dazugekommen. Zum Test habe ich 2 x 1 Watt LED's als Verbraucher angeschlossen. Wenn mal Wind ist dann ist es auch sehr hell.

Januar 2012

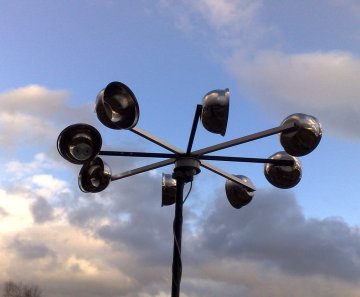

Wider mal ein Umbau.
Die Anzahl der Schüsseln ist gleich geblieben, nur die Aufteilung
hat sich geändert. Jetzt dreht es schon bei einer leichten Briese.




Februar 2011

Eigentlich wollte ich nur den alten Drucker zum Umweltdienst bringen,
aber in diesen waren noch 2 Schrittmotoren.

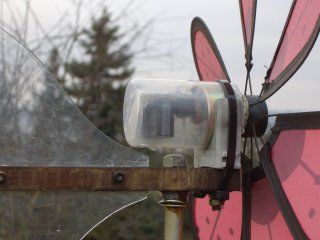

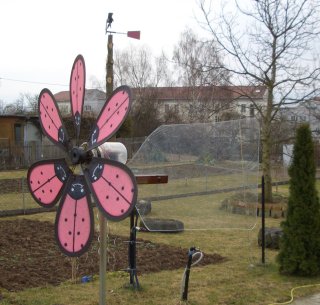

Schnell mal was gebastelt und fertig ist ein kleines Windrad.
Bestehend aus
- Windrad
- Schrittmotor
- Plastikdose
- Plexiglas als Windfahne
- Kabelschelle und ein Kabelbinder
- bissel Elektronik mit 2 Superhellen LED's
- M8 Schraube und ein altes Rohr als Lager
- ein Stuck Hartgewebe als Grundplatte



Den Motor habe ich mit Silikon Eingeklebt.

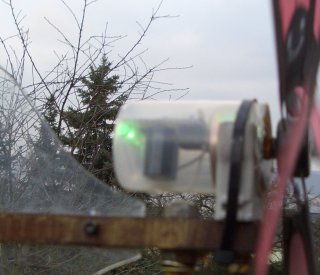

Diese LED's machen richtig Licht.


Januar 2012

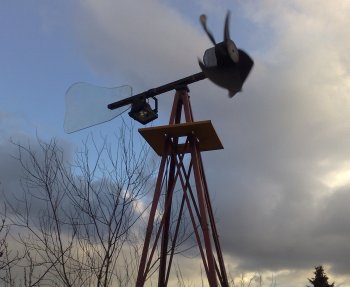

Windrad Nr. 5
Hab nal wieder ein Lüfter bekommen.
Und was macht man damit ? ... Ein Windrad.

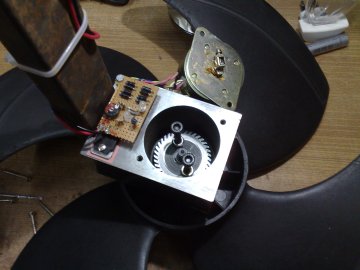

Der Lagerkopf eines alten Winkelschleifers dient als Lager. Als Kupplung dienen 2 Schrauben, am Schrittmotor ist eine Kabelklemme als Mitnehmer angebracht. Die Elektronik begrenzt die Spannung auf 14,6 Volt und dient gleichzeitig als Sturmbremse.

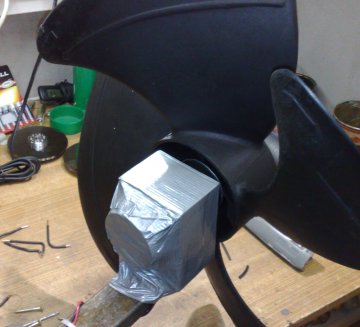

Zum Test wird die ganze Sache erst mal mit Klebeband abgedichtet.

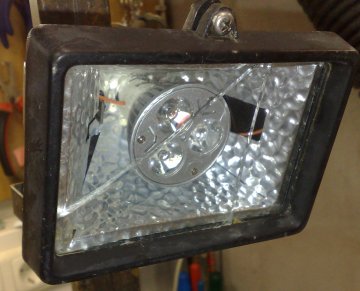

Ein 3 Watt LED Strahler als Verbraucher.
